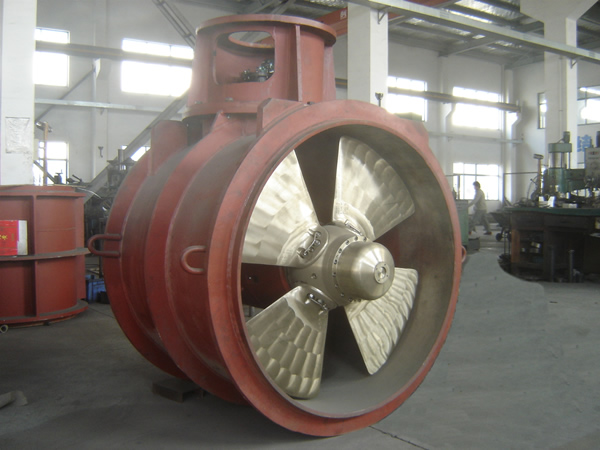

可變螺距槳側推

產品時間：2023-05-23 11:10:14

簡要描述：1 驅動軸組件2 反饋組件3 配油管4 螺傘齒輪5 槳軸組件6 曲柄盤7 轉頁機構8 變距活塞9 葉根密封件1 Drive shaft assemblly with bevel gear pinion2 Mechanical feed back3 Oil transmission pipe4 Bevel gear wheel5 Propeller shaft assembly6 Crank pin ring7 Crosshead with sliding shoes8 Actuating piston9 Bl...

聯系我們

詳細介紹


1 驅動軸組件
  2 反饋組件
  3 配油管
  4 螺傘齒輪
  5 槳軸組件
  6 曲柄盤
  7 轉頁機構
  8 變距活塞
  9 葉根密封件

  1 Drive shaft assemblly with bevel gear pinion
  2 Mechanical feed back
  3 Oil transmission pipe
  4 Bevel gear wheel
  5 Propeller shaft assembly
  6 Crank pin ring
  7 Crosshead with sliding shoes
  8 Actuating piston
  9 Blade sealing


槳葉直徑 mm	功率 kw max	頻率 Hz	輸入功率 RPm	零螺距扭矩 Nm max	轉動慣量 kgm2	重量（大約）kg
						側推裝置	電機和啟動器
1100	-320	50	1450	160	1.2	1300	850
	-380	60	1750	220
1300	-445	50	1450	340	1.9	2500	1300
	-480	60	1750	470
1650	-590	50	1450	340	4.5	3700	2300
	-800	60	1750	500

2000	-880	50	1450	840	11.3	6250	3300
	-1200	60	1190	570
2400	-1580	50	980	2270	28.8	12500	4500
	-1720	60	1190	3050
2800	-2240	50	980	3935	65.0	20500	5000
	-2010	60	880	3300
3300	-3500	50	590	5600	358.0	31000	6000
	-3500	60	590	5600

*對于輸入軸**不包括電機和啟動器***輸入軸上100%轉速時的扭矩尺寸Dimensions

槳葉直徑	a	c	d	e	g	h	i	t	k	l	m	n
1100	1120	1330	175	340	505	70	50	15	30	1045	1283	842
1300	1328	1538	190	345	615	80	50	15	30	1190	1470	933
1650	1680	1910	260	390	730	90	50	15	50	1390	1797	1145
2000	2026	2270	340	420	900	110	50	22	50	1680	2195	1395
2400	2430	2682	310	500	1080	140	50	26	50	1990	2532	1647
2800	2836	3206	395	620	1210	150	60	35	60	2280	2990	1930
3300	3340	3710	465	730	1425	175	60	35	70	2685	3530	2280
